Teile dieses Bauabschnitts wären besser vor dem Anbringen der Püttingeisen gewesen. Zumindest die Montage des Messingprofils unterhalb der Rüsten wäre dann einfacher.
|

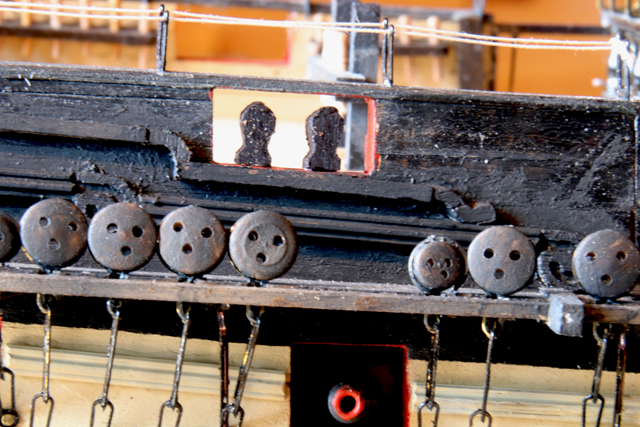

Abbildung 386: Untere Reling (08.06.2024)

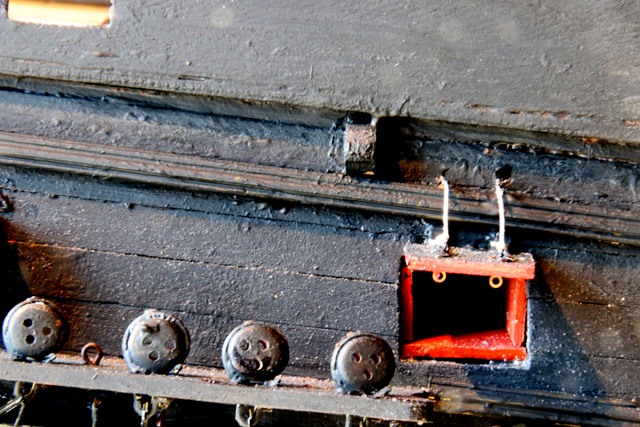

Abbildung 387: Obere Reling (09.06.2024)
Finde anhand Planblatt 5 die drei verschiedenen Messingprofile (692, 693, 694) und Krullen(408, 409, 410 und 411). Befestige die Messingrelings gemäß Planblatt 5 am Rumpf. Die Relings werden alle entsprechend der Farbe des dahinter liegenden Rumpfes bemalt.

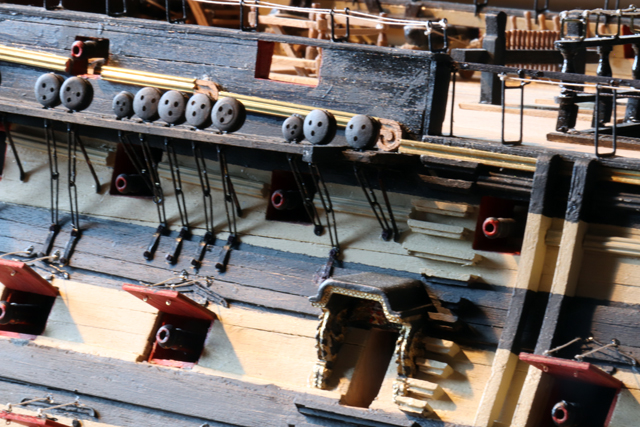

Abbildung 388: Kleine Krullen (09.06.2024)

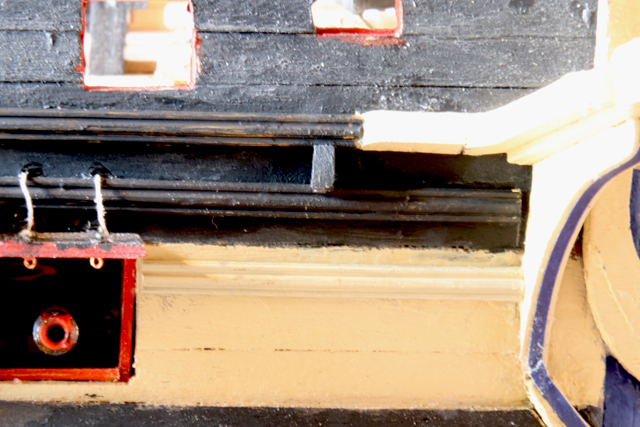

Abbildung 389: Große Krulle (09.06.2024)
Hinweis: Die Reling von Messingprofil 1 über der Achtergalerie verläuft entlang der Außenseite der zweiten oberen Verzierung der Achtergalerie. Wenn die Relings montiert sind, befestige gemäß Planblatt 5 die Stütze für vordere untere Leesegelspiere (194) und den D-Block für die Kreuzsegel-Toppnanten (180).

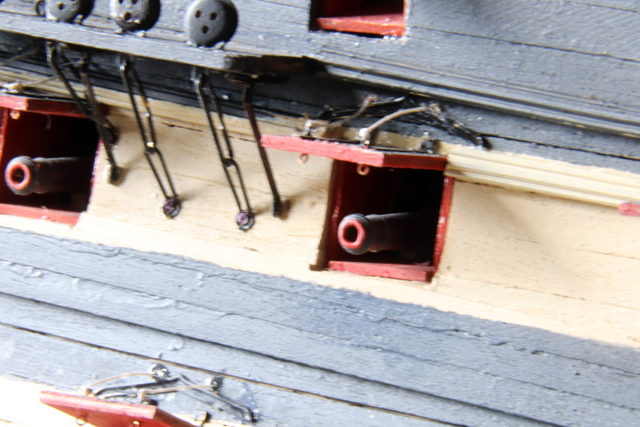

Abbildung 390: Obere Verzierung (09.06.2024)
Abbildung 391: Obere Verzierung in schwarz (09.06.2024)
|
|
Suche die 4 Balkenköpfe (179) und befestige sie gemäß Planblatt 5 in der umrahmten Achterdecköffnung. Gestalte nun die obere Verzierung gemäß Planblatt 5 am Achterdeck. Dazu suche die Endfuß- und rechtwinklige Form (412 und 413). Die Zwischenstücke werden aus 1,5 x 1,5 mm Walnussleisten gebildet.
|
Abbildung 392: Stütze für Leesegelspiere (09.06.2024)
Abbildung 393: D-Block für Kreuzsegel-Nanten (09.06.2024)
Abbildung 394: Balkenköpfe (09.06.2024)
