Großstenge

Markiere ein Achteck oben auf die Großstenge wie am Großmast. Zeichne mit einem Bleistift alle acht Linien parallel am ganzen Mast entlang. Halte den Bleistift wie üblich zwischen Daumen und Zeigefinger und benutze den Mittelfinger als Führung. Das ist eine einfache Methode, die mit etwas Übung sehr effektiv und genau ist. Wenn alle acht Linien am Mast entlang eingezeichnet sind, male auf die Mastbasis ein Achteck. Anhand dieser Linien könne alle achteckigen Bereiche in Reihe miteinander leicht auf den Mast schneiden. Baue die Großstenge gemäß Planblatt 6 und den angegebenen Maßen.

Hinweis: Das unterste (kleinste) Achteck auf der Basis der Grossstenge ist von der Mitte versetzt, so dass die Oberfläche achtern direkt in die Oberfläche achtern des zweiten Achtecks verläuft. Alle anderen Achtecke befinden sich mittig zum Dübel. Bohre das Aufnahmeloch für das Fitt wie dargestellt durch das zweite Achteck, es passt in die Kerbe der vorderen Grosmars- Längssaling; wenn es falsch gebohrt wird, kann man den Mast nicht korrekt ausrichten. Jetzt wird das Fitt noch nicht montiert, da sonst der Topmast nicht durch das Eselshaupt passt. Alle Fitts sind aus 1,5 x 1,5 mm Walnuss, welche 5 mm länger als die Breite ihrer entsprechenden Masten sind.

Abbildung 435: Großstenge (23.01.2025)

Das Achteck oben auf diesem Mast ist über 20 mm Länge von 5,5 mm Durchmesser auf 6,5 mm zulaufend, die restlichen 4 mm des Achtecks haben 6,5 mm Durchmesser.

Die obersten 40 mm der Masten sind 4 mm quadratisch. Zwei seitliche Flächen dieses quadratischen Abschnitts sind mit den beiden flachen Seiten des mittleren Achtecks ausgerichtet, dort passt es in die Mars, bitte beachten: das unterste Achteck ist nach achtern des Masts versetzt.

Die Rollen werden wie dargestellt aus 1,5 x 1,5 mm Walnuss und einem Stück 1 x 4 mm Walnuss gefertigt, aber montiere sie erst am Mast, wenn der gesamte Mastaufbau, einschließlich der Marsen, zusammengeklebt ist. Das trifft auch auf die 0,5 x 1,5 mm Latten zu.

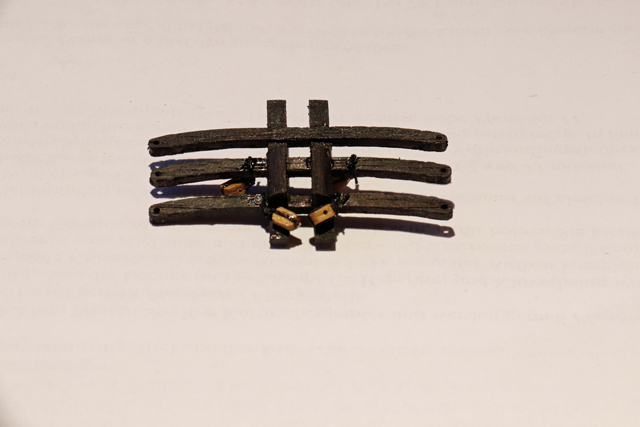

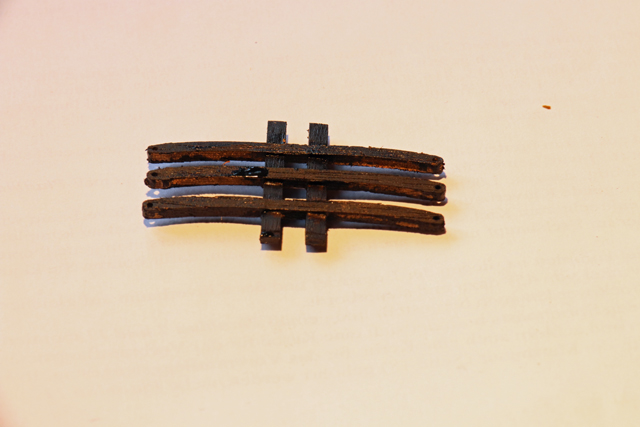

Finde die Großstengen-Längssalinge (143) und die Großstengen-Quersalinge (211) und baue die Großstengenmars wie dargestellt.
